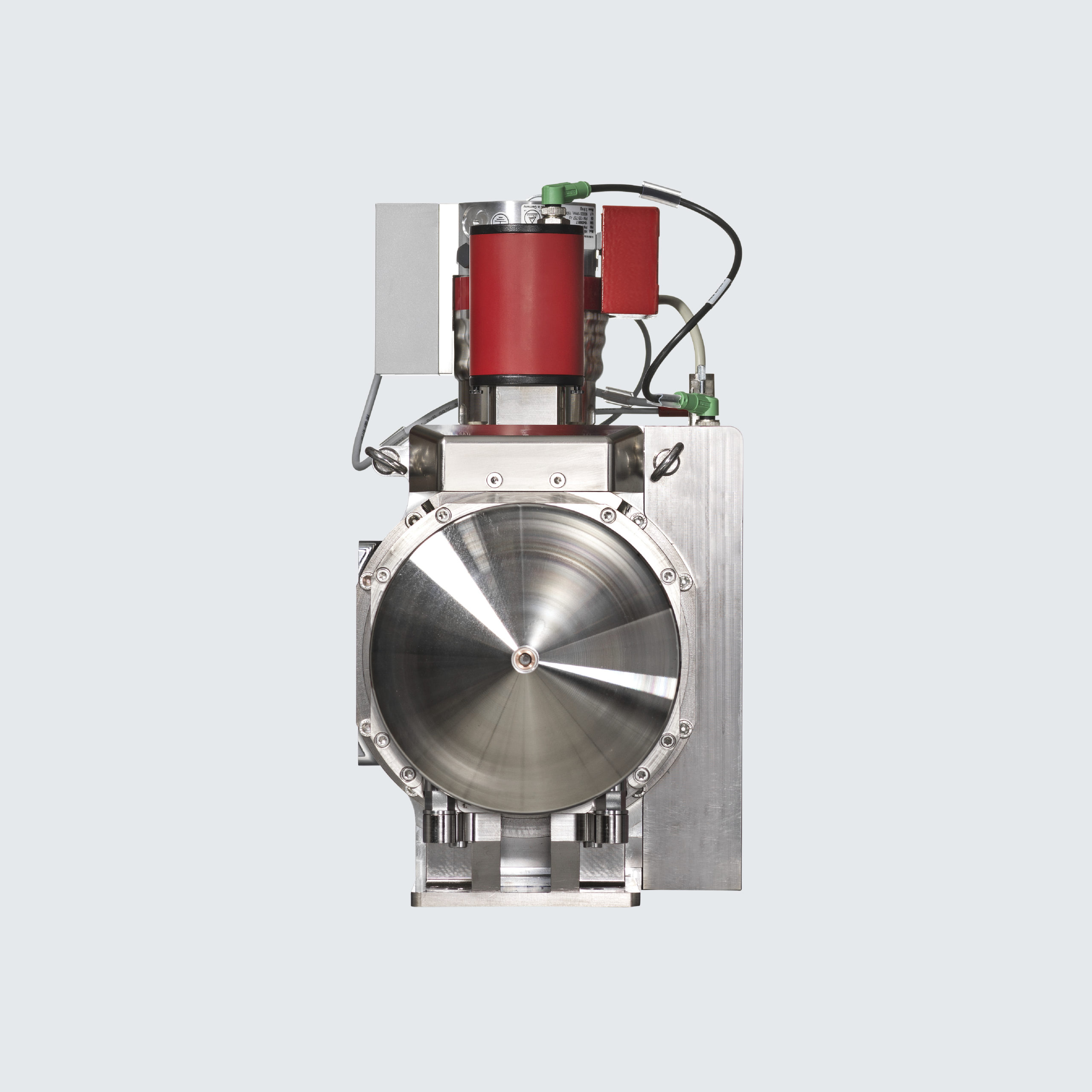

NanoTube N3 110 kV

ナノスケール解像度革命 へようこそ

あらゆる設定電圧で最高レベルの分解能を実現



ExcillumのNanoTube N3は、手動調整を必要とせず、幾何学的拡大X線撮像システムで業界最高レベルの 分解能と安定性を実現しました。

NanoTube N3は、高度な電子光学系と最新のタングステンダイヤモンド透過ターゲット技術を用いています。電子線自動焦点と非点収差補正により、常に可能な限り小さく真円度の高いスポットを得ることができます。

NanoTube N3は、独自のスポットサイズをX線管内部測定表示する機能を備えています。さらに最新の冷却および 熱設計により、長時間露出でも高い位置安定性を備えています。これにより、従来にはないLine & Space実分解能150nmを発揮します。

特徴と利点

  • 自動電子線収束による高品質な真円形スポットの生成
  • 全ての設定電圧において自動的に150nm分解能を達成
  • スポットサイズのX線管内部測定表示機能
  • 長寿命カソード
  • 焦点位置を変更せずに焦点寸法と印加電力の設定変更可能
  • 焦点近くへのアクセスを向上する円錐形フロント形状

技術仕様

管電圧
40-110 kV
ターゲット印加電力

6.1 W

高輝度陰極材料
LaB6
ターゲット物質

ダイアモンド基板上タングステン (W)

最小分解能

150 nm

ターゲットタイプ

透過型

焦点試料間最小距離

150 µm

長時間焦点位置安定性
< 100 nm1

1) 熱設定30分以上の後、8時間以上の固定条件設定にて動作させた場合の標準偏差

NanoTube N3のX線源は寸法689 x 210 x 400 mm[長さx幅x高さ(ケーブルを含む)]のヘッドで構成されています。ヘッドには、光学テーブルへの取付穴が設けられ、垂直にも水平にも設置することができます。

さらにNanoTube N3は、各々19”ラック4U(高さ176 mm)のパワーモジュールと冷却器、及び19”ラック1U(高さ44㎜)のコントロールコンピュータと床設置の高電圧装置で構成されています。これらは全てヘッドから最大5 mの範囲内に設置可能です。

X線源ヘッド

垂直設置

水平設置

高圧電源
19”ラックユニット

NanoTube N3はTCP/IPによる遠隔または直接GUIによる操作が可能です。 モニター、キーボード、マウスによりX線源コントローラーでのGUI操作、またはX線源コントローラーへTCP/IP接続することにより、ほとんど のコンピュータープラットフォーム上で操作可能です。 X線源はスタンドアロン装置として操作することはできません。適切なインターロックシステムと接続して使用ください。

電源電圧: AC、単相、200~240 V、16 A、50/60 Hz

設置環境: 20~30°C(線源の安定のため± 0.2°Cに保持)、 相対湿度 最大85%

真円形スポット

Siemensスター分 解能標準による計測で高い対称性が示され、NanoTube N3のX線焦点が真円形であることが示されます。Siemensスターの最も内側は150 nmのパターンです。次の図はSimensスターを、それぞれSEM顕微鏡撮影(左)と NanoTube N23投影X線撮影(右)したものです

長時間使用における焦点位置の安定性

NanoTube N3は、高度な電子線システムと一体型の熱制御により、長時間の使用でも優れた安定性を発揮します。次のグラフは、熱平衡状態とした陽極上の焦点位置の変動を8時間にわたり内部位置測定機能により計測したものです。連続した計測をする場合、当然ながらイメージングシステム全体の安定性も重要です。

優れた幾何学的アクセス

透過ターゲットの端部が最も突出した面になっていて、サンプ ルを可能な限りX線焦点に近づけることができます。また、フロ ント部が円錐形のため、しっかりした円錐形サンプルホルダー を使用できます。
